Produktbeskrivelse

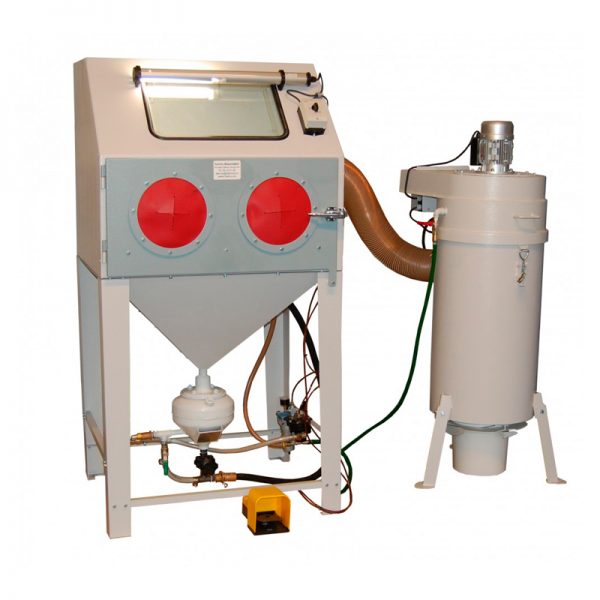

Trykk blåsekabinett komplett med gjenvinningssytem for resirkulering av blåsemiddel og trykkluftrenset patronfilter med kraftig avsugsvifte. Mini sandblåsedyse og Air-Logic trykkluftsystem for minimalt trykktap, gir en effektiv blåsing av en mengde ulibe blåseobjekter. Solid utført i 2 mm stålplater, og kan benyttes med gjnvinnbare blåsemidler som f.eks. glasskuler, aluminiumoksid, plastmedia, nøtteskall m.m.

Spesifikasjoner:

Generell beskrivelse:Kabinettet er solid bygd i 1,5 mm stålplater, og er designet som et støvtett kabinett med undertrykk og gjenvinningssystem for blåsemiddel.
Frittstående patronfilter med vifte sørger for ventilasjon av kabinettet.
Filteret er koblet sammen med kabinettet via en fleksibel spiralslange.
Leveres ferdig montert klar til bruk.

Komponenter:

Blåsekabinett:Armåpninger med doble mansjetter og løse blåsehansker.
Stort vindu støvtett montert i en gummipakning med beskyttelsesfolie på innsiden.
Sandblåseslange ½» montert med klokobling, dyseholder og 1 stk CB-3 4,8 mm minidyse
Trykkluftforbruk 1300 l/min ved 7 bar arbeidstrykk
Renblåsepistol for renblåsing  av blåseobjektene.
Frontdør med dørlås og gummipakning.
Solid gitterrist, kapasitet 50 kg
Sikt i trakt.

Belysning:

– Lysstoffrør med 1 x 15W lysstoffrør for opplysning av blåsekammeret er montert på utsiden i overkant av vinduet.

Kontroll- og sikkerhetssystem:

El boks med av/på bryter for belysning og viftemotor.
Fotpedal for start/stopp sandblåsing.
Trykk/pilotregulator 1/2″ med manometer for justering av blåsetrykk.
Vannutskiller 1/2″
CE godkjent sikkerhetsbryter som stopper blåseprosessen dersom døren åpnes under drift.

Gjenvinningssystem:

Underliggende trakt for oppsamling av blåsemiddel.
Falskluftventil for justering av blåsemiddelmengde.

Trykkblåseapparat:

Kapasitet 5 l
Rørføring ½»
Sandventil SA ½»
Maks arbeidstrykk 10 bar
CE godkjent

Filterkabinett med vifte:

El motor 0,55 kW
Kapasitet ca 480 m3/t
Solid filterhus.
1 stk utbyttbar filterpatron med flensanslutning, med et filterareal på 7 m2.Støvoppsamlingsboks: Volum ca 20 l.
Manuell trykkluftrensing av filterpatron.
Vakuum forbindelseslange for tilkobling til kabinett.
NB! Trykklufttilførsel må være fri for olje og fuktighet.

Tekniske spesifikasjoner:

Utvendige mål blåsekabinett H x B x D = 1740 x 900 x 780 mm
Innvendige mål blåsekammer H x B x D = 430/760 x 900 x 750 mm
Utvendige mål patronfilter H x B x D =1520 x 600 x 670 mm
Døråpning H x B = 330 x 780 mm
Egenvekt ca 400 kg
Trykkluftforbruk CB-3 minidyse 1300 l/min v/7 bar
Maks arbeidstrykk: 10 bar
Strømforbruk: El motor vifte 0,55 kW
El tilkobling: 230V – 50 Hz – 1 fase – 2 Amp
